環鏈斗式提升機通俗叫鏈?zhǔn)教嵘龣C(jī)或TH型斗式提升機
一、TH型斗式提升機用途：
TH型斗式提升機具有輸送量大，提升度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合垂直斗式提升機國際標準和國外先進標準；牽引采用圓環鏈，符合礦用高強度圓環鏈。
二、TH型斗式提升機特點：
1、輸送量大，相同斗寬的TH型斗式提升機型與HL型斗式提升機型相比，輸送量增大近一倍；
2、采用組裝式鏈輪，有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
3、機身下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘?qiáng)度和耐磨性，使用壽命長。本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5噸/m3的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。
備有兩種料斗：
ZH型（中深斗）一般使用于輸送濕的、結塊、較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
TH型斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了提升機傳動平臺、聯軸器等，使TH型斗式提升機結構緊湊、重量輕，而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機大輸送量365m3/h,大提升高度為50m。

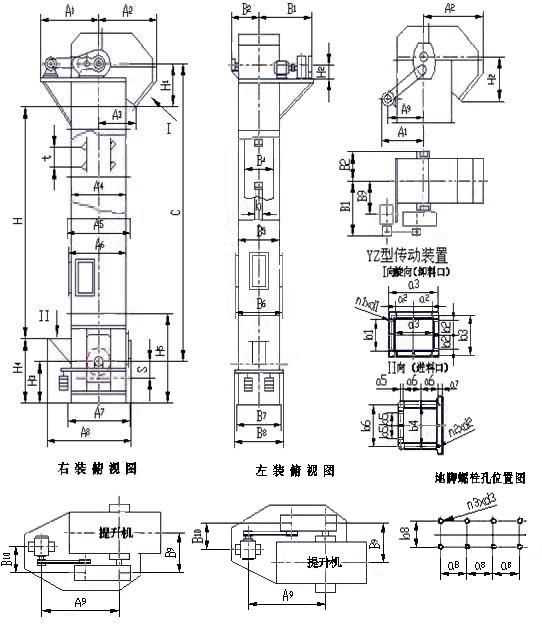

三、TH型斗式提升機結構示意圖：
四、TH型斗式提升機技術參數表:
| 型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 輸送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 鏈條 | 園鋼直徑 x節（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 單鏈條破 斷強（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 輸送物料的 大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
注釋:上表為T(mén)H型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。2.TH型斗提機料斗用途:Zh--中深斗:輸送濕粘性物料,如糖、濕細沙等。Sh--深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。3.HL型斗提機料斗用途:Q--淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。S--深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。4.張緊力計算:G=40+0.232·H式中:Q--輸送量(t/h) H--提升高度 G--張緊力
| 型號規格 | YY型驅動裝置 | YY型驅動裝置 | ||||||
| C1 | C2 | C3 | C4 | C1 | C2 | C3 | C4 | |
| TH315 | Y5Y125 | Y7Y140 | Y11Y160 | Y15Y180 | Y5J4 | Y7J4 | Y11J5 | Y15J5 |
| TH400 | Y11Y160 | Y15Y180 | Y18Y180 | Y22Y200 | Y11J5 | Y15J6 | Y18J6 | Y55J6 |
| TH500 | Y15Y180 | Y18Y200 | Y22Y200 | Y30Y224 | Y15J6 | Y18J6 | Y22J6 | |
| TH630 | Y18Y200 | Y22Y224 | Y30Y224 | Y37Y250 | Y18J6 | Y22J6 | ||
說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。Y11J5表示Y型電機功率11KW,JZQ500型減速機。
五、TH型斗式提升機主要尺寸:
| 型號規格 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | |||||||||
| L | H | HO | H4 | S | t | a8 | b8 | n3×d3 | H3 | A2 | B2 | |
| TH315 | C+1643 | C－873 | 850 | 900 | 250 | 512 | 445 | 561 | 8×Φ22 | 1585 | 1267 | 443 |
| TH400 | C+1763 | C－1249 | 950 | 950 | 250 | 512 | 495 | 646 | 8×Φ22 | 1690 | 1394 | 498 |
| TH500 | C+2024 | C－1522 | 1100 | 1060 | 250 | 688 | 569 | 778 | 8×Φ26 | 1690 | 1545 | 579 |
| TH630 | C+2384 | C－1907 | 1250 | 1250 | 300 | 688 | 636 | 908 | 8×Φ26 | 1800 | 1706 | 644 |

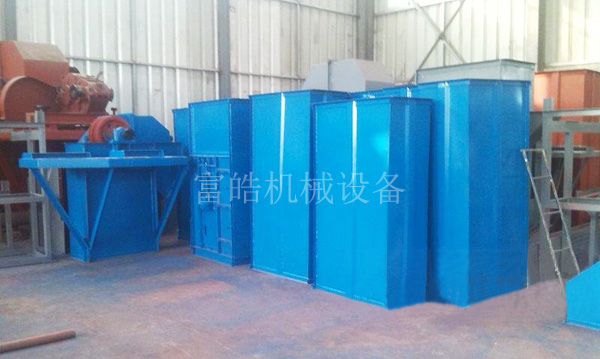

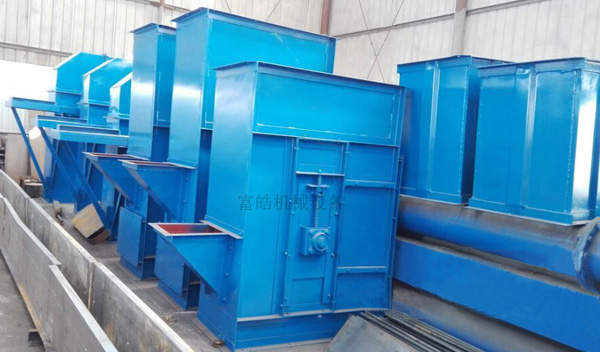

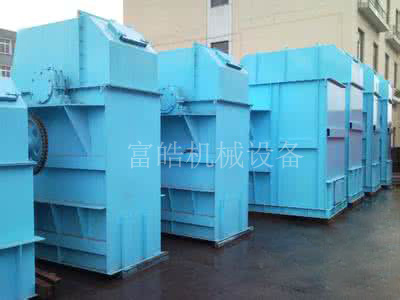

環鏈斗式提升機圖片：
★ 本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★ 本公司對提供的產品圖片、技術參數等資料保留終的解釋權并以生產實物為準。
★本公司銷售熱線：18637380011 技術熱線：18437370011
