設備描述：
高頻振動篩簡稱高頻篩，高頻振動篩(高頻篩)由激振器、礦漿分配器、篩框、機架、懸掛彈簧和篩網等部件組成。
高頻振動篩(高頻篩)效率高、振幅小、篩分頻率高。
與普通篩分設備的原理不同，由于高頻振動篩(高頻篩)采用了高頻率，一方面破壞了礦漿表面的張力和細粒物料在篩面上的高速振蕩，加速了大密度有用礦物和析離作用，增加了小于分離粒度物料與篩孔接觸的概率。從而造成了較好的分離條件，使小于分離粒度的物料，特別是比重大的物粒和礦漿一起透過篩孔成為篩下產物。
高頻振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，高頻振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
高頻振動篩結構：主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。
設備特點：
1、無轉動零件，無需加潤滑油；
2、結構簡單，維修方便，經久耐用，故障率低；
3、振動器運用了共振原理，雙質體臨界共振狀態工作，所需驅動功率小，在啟動時無大的啟動電流，噪聲低；
4、振動器啟動后，振幅瞬時即可達到工作穩定值。停車時，它的振幅瞬時即可消失，平且允許在額定電壓、電流和振幅下直接啟動和停車。
5、篩體的激振或振幅可調，可以通過改變篩體的激振力(調節激振)來控制篩下產品粒度,對于保證不同結晶粒度礦石的精礦品味是非常有益的；
6、在篩體振動的同時，篩片的篩條之間也產生相對的顫動，篩片縫隙不易堵。

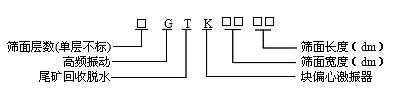

型號說明：

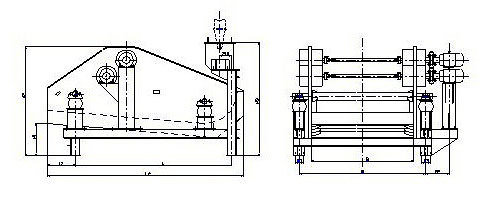

篩型示例：
選用須知：
1、電機可左置或右置，入料箱為選用件，用戶根據需要選用。
2、用戶提供物料名稱、物料濃度、處理量等參數，以便設計選型。
3、表中僅列出標準型號，現場如有特殊要求，可承接非標設計、專家診斷。
4、入料濃度低時，建議配套使用濃縮旋流器（組）、振動弧形篩。
技術參數：
| 規格型號 | GTK1031 | 2GTK1031 | GTK1231 | 2GTK1231 | GTK1431 | 2GTK1431 | GTK15312 | GTK1531 | GTK1536 | GTK1836 | GTK2036 | |
| 用 途 | 煤 泥 或 者 尾 礦 脫 水 | |||||||||||
| 入料濃度 （%） |
≥45 | |||||||||||
| 生產能力 （t/h） |
12~16 | 13~18 | 15~19 | 16~21 | 18~22 | 20~24 | 19~24 | 21~26 | 19~25 | 28~33 | 31~36 | |
| 篩上品水分 （%） |
24~27 | 22~26 | 24~27 | 22~26 | 24~27 | 22~26 | 24~27 | 22~26 | 22~26 | 23~28 | 23~28 | |
| 回收率 （%） |
70~85 | 75~90 | 70~85 | 75~90 | 70~85 | 75~90 | 75~90 | 75~90 | 70~85 | 70~85 | 70~85 | |
| 工作面積 （m2） |
2.8 | 2.8 | 3.4 | 3.4 | 4 | 4 | 4.3 | 4.3 | 5 | 6.1 | 6.8 | |
| 篩孔尺寸 （mm） |
0.25~ 0.35 |
0.1~ |
0.25~ 0.35 |
0.1~ 0.35 |
0.25~ 0.35 |
0.1~ 0.35 |
0.25~ 0.35 |
0.1~ 0.35 |
0.25~ 0.35 |
0.25~ 0.35 |
0.25~ 0.35 |
|
| 篩面層數 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 1 | |
| 雙振幅 （mm） |
3.0~6.0 | |||||||||||
| 振動頻率 （Hz） |
24 | |||||||||||
|
電 |
型號 | Y112M-4 | Y112M-4 | Y132S-4 | Y132S-4 | Y132S-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y132M-4 | Y160M-4 |
| 功率 （kw） |
2×4 | 2×4 | 2×5.5 | 2×5.5 | 2×5.5 | 2×7.5 | 2×7.5 | 2×7.5 | 2×7.5 | 2×11 | 2×11 | |
| 轉速 （rpm） |
1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1460 | 1460 | |
| 總重量 （T） |
4.3 | 5.4 | 4.9 | 5.9 | 5.5 | 6.3 | 5.8 | 6.9 | 6.7 | 7.6 | 7.8 | |
| 單支點 動載 （N） |
±290 | ±290 | ±290 | ±400 | ±290 | ±450 | ±400 | ±450 | ±450 | ±720 | ±720 | |
保養方法：
1、設備正常運轉時，應經常觀察篩子的給礦濃度，使?jié)舛瓤刂圃?0%左右，以便提高分級效率。
2、因該篩分級效率高，脫水性能好，篩上量濃度高，使得篩上量溜槽中的礦漿流動性差，應配上水管。
3、電磁激振器與控制箱要嚴防淋水，以免短路。要用膠板將激振器蓋好，防止水，礦漿落入，造成短路和堵塞氣隙。
4、隨時檢查各部位螺栓是否松動，以及篩框是否與溜槽等碰撞。
5、隨時注意電流表指針不能超過額值，篩機每運轉半個月左右時，應將電流電流調整近額值(一般8-9A)振動4-5min，以便將篩片背面著物振掉。
6、可根據礦石性質和作業要求，調整激振電流(振幅)，為了使篩子在高效率條件下工作，可做激振電流條件試驗。
7、當篩片使用1個月后，將篩片取下，進行180°掉頭，增強篩條“切割”作用，以便提高分級效率。
8、當布料斗給入篩片的礦漿流射的太遠時，應及時調整篩框的位置或角度，以免影響分級效率。
